こちらの記事では、キャンピングカー用のエアコン室外機部品の内、ファンとコンデンサーを保持する懸架台の製作手順について紹介したいと思います。
チロルファンとコンデンサーはそれなりに重量があるので、走行時の振動や衝撃に耐えられる頑丈な懸架台を製作する必要があります。
ここで紹介するような方法で懸架台を製作すれば、ファンとコンデンサーを車両の下に頑丈に取り付けることができるので参考にしてみてください。
懸架台の導入
ファン・コンデンサー懸架台の取り付け状態

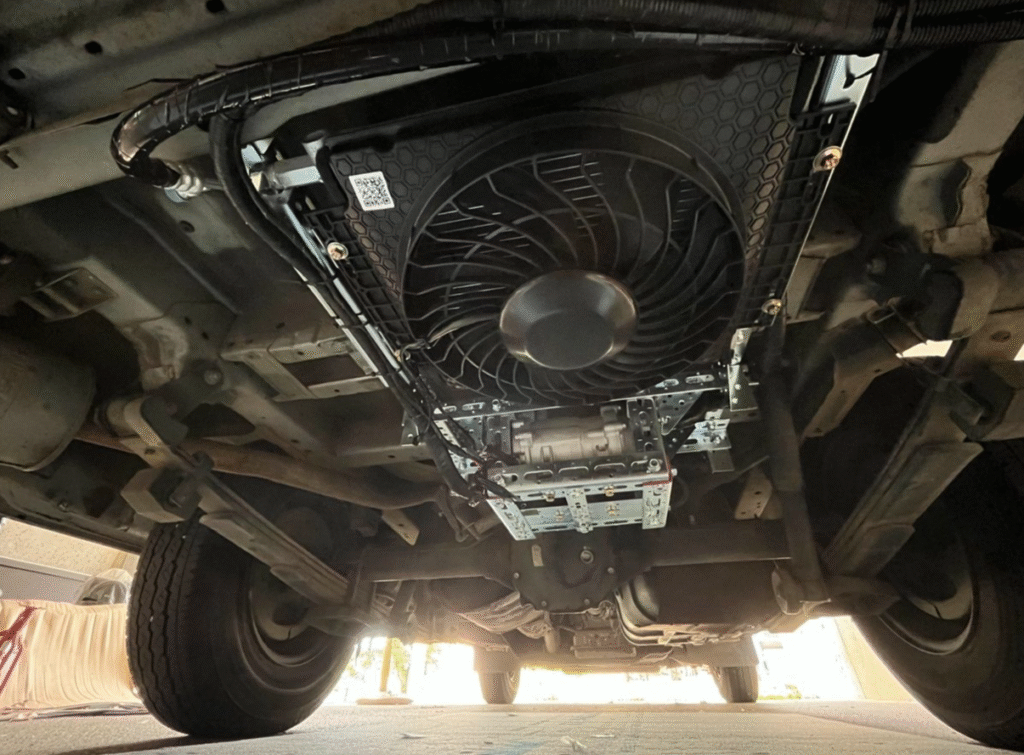

こちらの写真は、分解した室外機が車の下に取り付いている様子を写したものです。
主な室外機の部品としては、コンプレッサー、ファン、コンデンサーがあります。

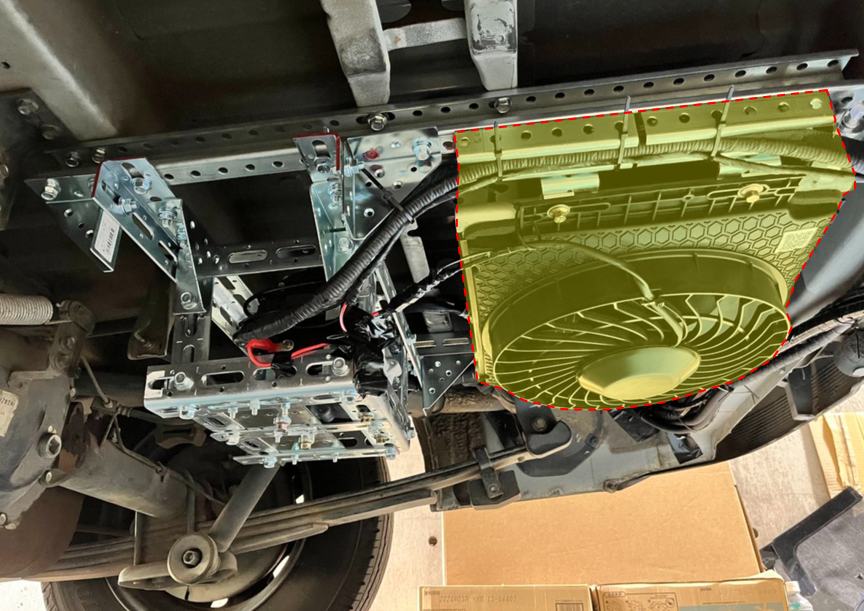

今回紹介するファン・コンデンサー懸架台は、下の写真のハッチングで囲んでいる部分となります。

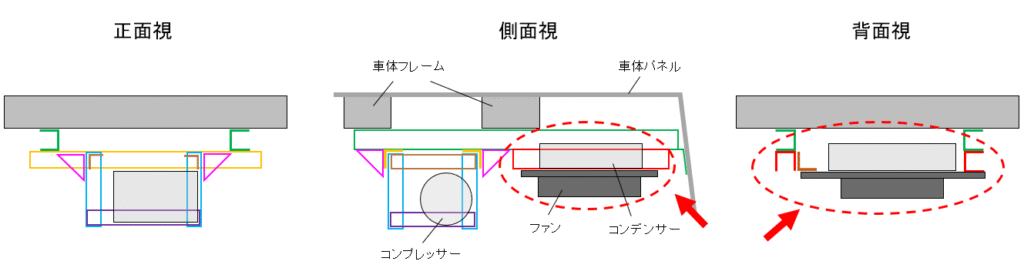

室外機の部品が車下に取り付いている様子を模式図で示すと、下の図のようになります。
赤丸で囲んでいる部分がファン・コンデンサー懸架台です。
なお、コンプレッサーの懸架方法については以下の記事で紹介しております。
興味がある方は、こちらの記事も併せて参照してみてください。

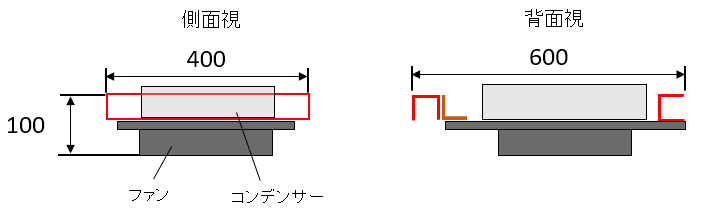

ファン・コンデンサー懸架台の寸法
ファン・コンデンサー懸架台の寸法は、おおよそ100x400x600となります。
地面に接触することを防ぎ、なるべく重量を軽くするために、ファン・コンデンサー懸架台はできるだけコンパクトに製作しています。
懸架台部品構成のポイント

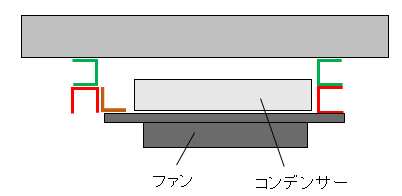

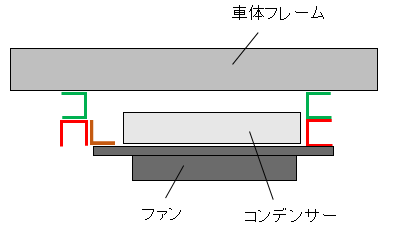

ファン・コンデンサー懸架台を背面から見た写真と、模式図は以下のようになります。
模式図を見ると、懸架台はコの字アングルとL字ブラケットを組み合わせた少し複雑な構成をしています。
この懸架台の部品構成のポイントは大きく２つあります。
① コの字アングル（赤色）を使用することで、コンデンサー設置のスペースを確保
② L字ブラケット（茶色）を使用することで、取付性を向上
それぞれのポイントについて、以下で説明していきます。
① コの字アングル（赤色）の使用
コの字アングル（赤色）を使用することで、ファンと車体の間にコンデンサーを設置するスペースを確保することができます。
一方で、できるだけファンと地面との間に距離を設けるために、コの字アングルの追加は最小限にして高さをなるべく抑えるようにしました。
チロルコの字アングルは、模式図のように緑と赤の２本で高さは十分でした。
② L字ブラケット（茶色）の使用
このL字ブラケットは一見無駄な部品のように見えるのですが、こちらのブラケットがないとコンデンサーの一部とコの字アングルが干渉してしまうため必要となります。
また、ファンを実際にコの字アングル（赤色）に取り付ける際に、微妙に左右位置が合わなかったりするので、その際の位置調整にこのL字ブラケットが機能してきます（詳細は後述します）。
ちなみにこちらの懸架台を取り付けるにあたって、土台にしているコの字アングル（緑色）に関する詳細は以下の記事で紹介しています。
よろしければ、併せて参照していただければと思います。
作業手順
L字ブラケットの取り付け

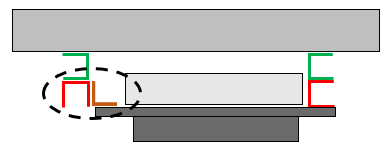

上で紹介したL字ブラケットについて取付けを行っていきます。（下図の丸で囲んだ部分）

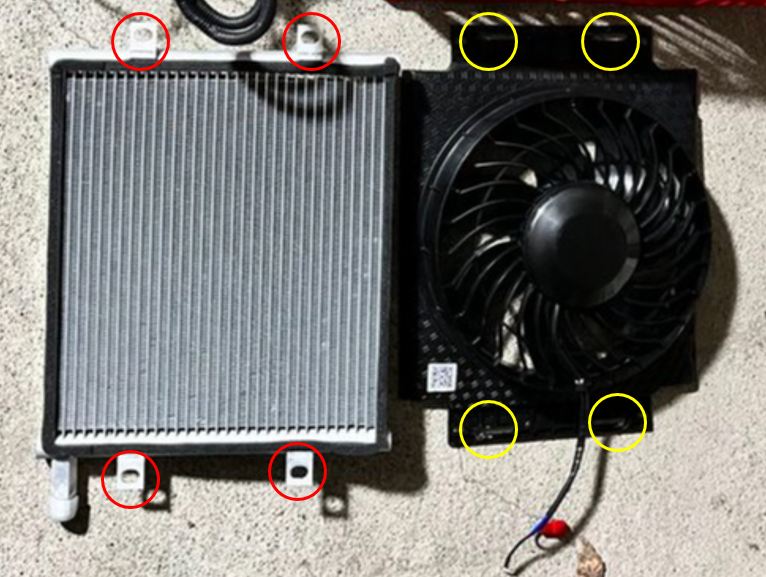

まずは分解していたコンデンサーとファンを重ねて準備しておきます。
それぞれ４箇所締結位置があるのでその位置が合うように重ねるだけでOKです。
続いて重ねたコンデンサーとファンに対してL字ブラケットを下の写真のように取り付けます。
この際、ボルト・ナットを使用して取付けをしますが、ワッシャーも使用して締結部の着座面積を確保するようにしましょう。
車体へ懸架台を取付け
上記のように用意した懸架台を車体に取り付けていきます。

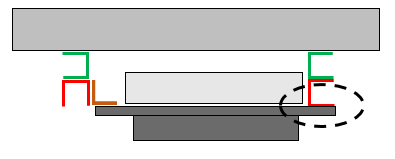

まずはL字ブラケットがついていない側から取り付けていきます。（下図の丸で囲んだ部分）
ボルト・ナット・ワッシャーを使用して締結していきます。
続いて、L字ブラケット側の取付けを行います。（下図の丸で囲んだ部分）

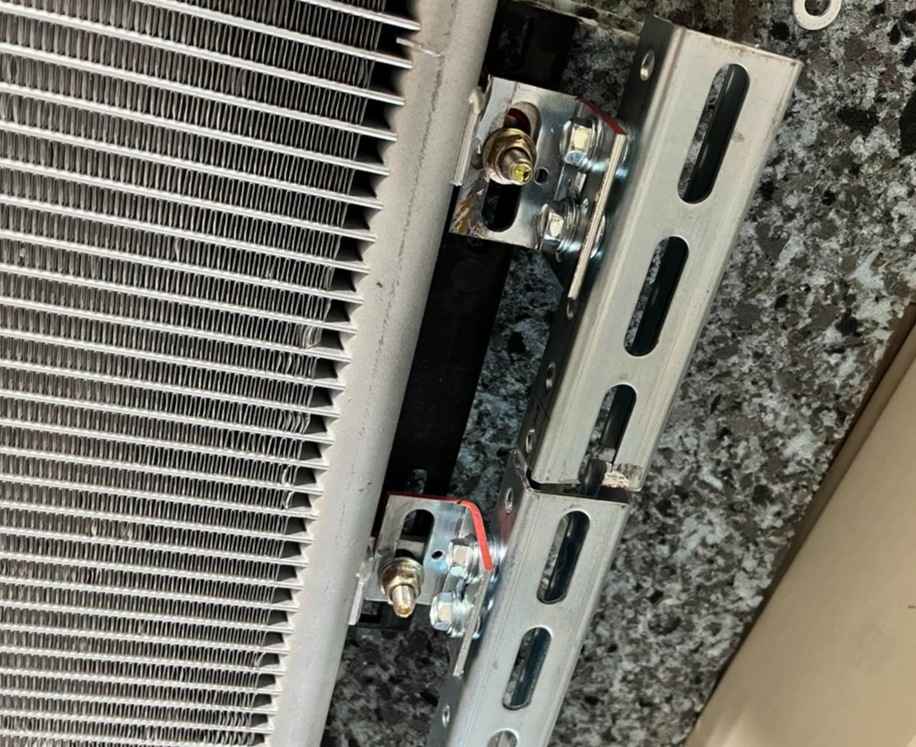

コの字アングル（赤色）をクリップを使ってコの字アングル（緑色）に仮固定し、L字ブラケットとコの字アングル（赤色）の取付位置の調整をしていきます。（下の写真の赤丸部分）

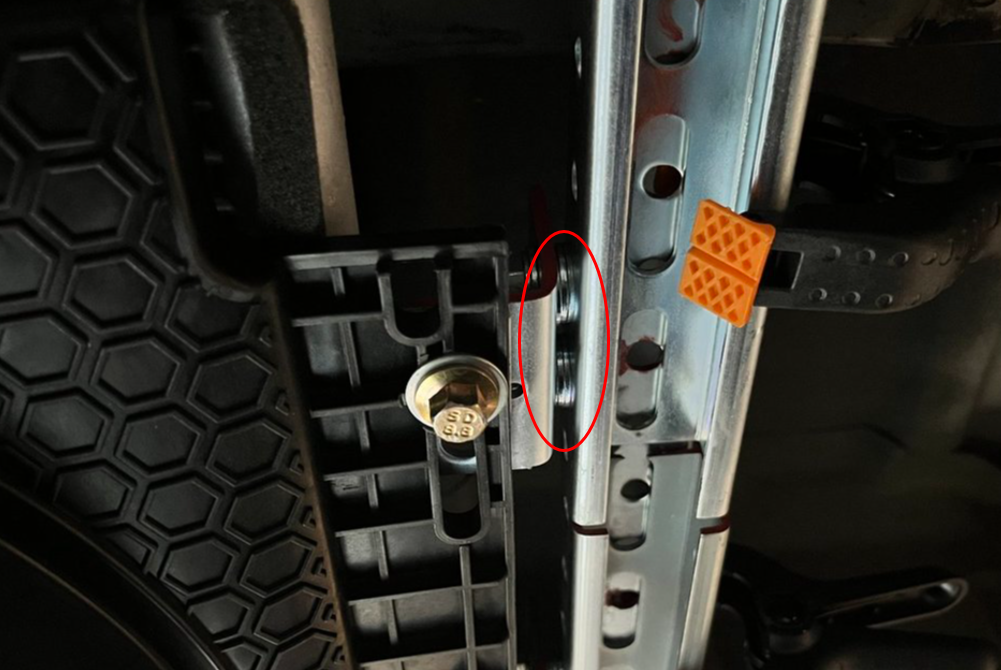

取付位置の微妙なズレがあってL字ブラケットとコの字アングルの間に隙間ができる場合は、下の写真のようにワッシャーを挟んで隙間がなくなるように位置調整しました。
位置が調整できたら、あとはそれぞれボルト・ナットで固定をしてファン・コンデンサー懸架台の取付は完了です。
まとめ
こちらの記事ではエアコン室外機のファン・コンデンサーを保持する懸架台の製作方法について紹介しました。
作り方を工夫するだけでコンパクトでかつ高い安全性を確保した懸架台を製作することが可能ですので、こちらの記事の内容を参考に製作検討をしていただければ幸いです。
